トラック式高所作業車 9.9m~12m

トラック式高所作業車 9.9m~12m

省スペース設置で最大限の作業性能を発揮

コンパクトなブーム

その場設置でフルブーム前周同一性能を実現。近接作業も容易になりました。

優れた機動性

コンパクトボディで、住宅地や狭い現場への侵入も容易です。

ジャッキ自動張出・格納装置

スイッチひとつでジャッキの順次張出・格納が操作できます。

バケット・スイング

スムーズに最適の作業ポイントへアプローチできます。

操作部


上部操作部:シンプルな操作機構を搭載(AT-121TG)

左:下部操作部(AT-121TG)

右:車両後端操作部(AT-121TG)

荷台付仕様


左:AT-121TG(F)「標準装備」

右:AT-121TG(R)「オプション」

AT-100TG「オプション」

操作方法として


高所作業車 スーパーデッキ12mの操作方法

主要諸元

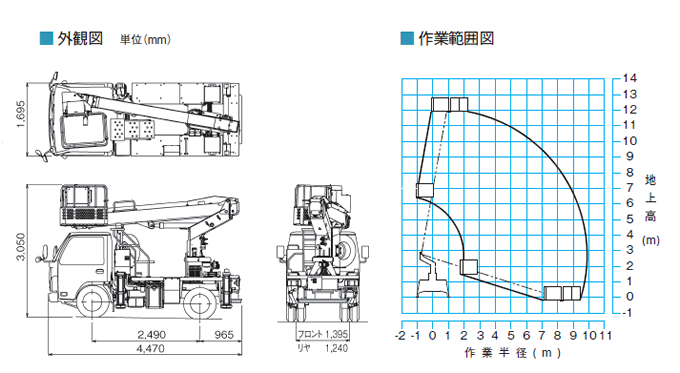

AT-121TG(F)

バスケット積載荷重 200kg または2名
最大地上高 11.9m
最大作業半径 9.9m
バスケット内寸法 (長さ × 幅 × 深さ) 0.7m × 1.0m × 0.9m
スイング角度 左104° ~ 右104°
ブーム長さ 3.78m ~ 9.37m
ブーム起伏角度 -17.5° ~ 80°
アウトリガ張出幅 フロント 2.04m
リヤ 2.04m
最大ジャッキ反力 3,400kg
架装対象車 2.0t 車クラス

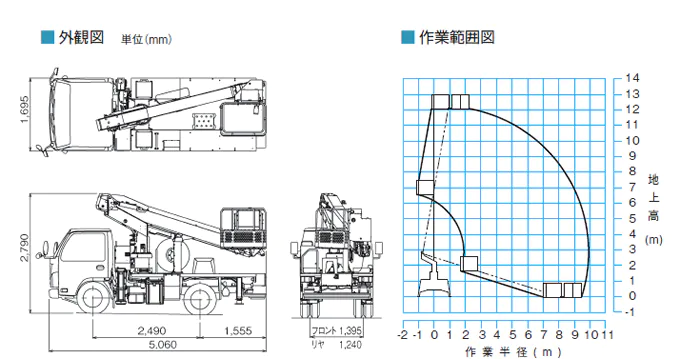

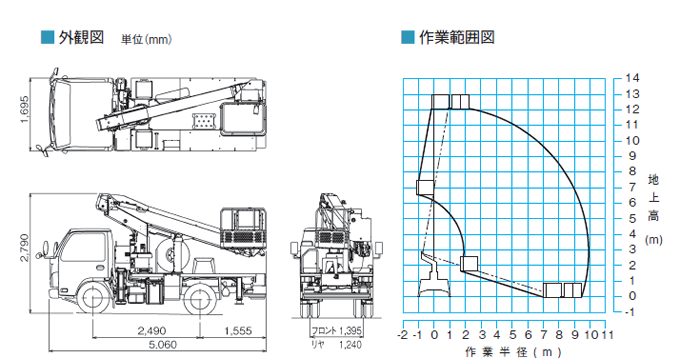

AT-121TG(R)

バスケット積載荷重 200kg または2名
最大地上高 12.1m
最大作業半径 9.9m
バスケット内寸法 (長さ × 幅 × 深さ) 0.7m × 1.0m × 0.9m
スイング角度 左104° ~ 右104°
ブーム長さ 3.78m ~ 9.37m
ブーム起伏角度 -17.5° ~ 80°
アウトリガ張出幅 フロント 2.04m
リヤ 1.49m
最大ジャッキ反力 4,100kg
架装対象車 2.0t 車クラス

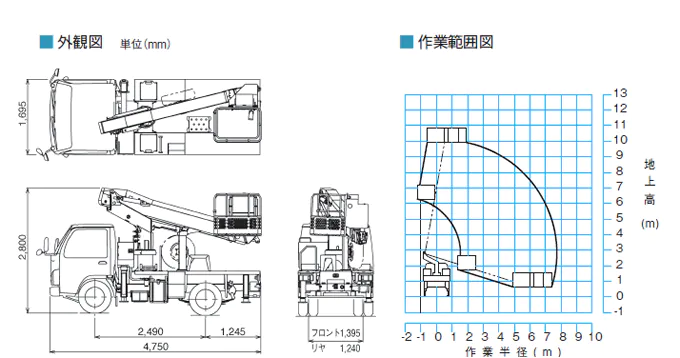

AT-100TG

バケット積載荷重 200kg または2名
最大地上高 9.9m
最大作業半径 7.6m
バケット内寸法 (長さ × 幅 × 深さ) 0.7m × 1.0m × 0.9m
スイング角度 左104° ~ 右104°
ブーム長さ 3.44m ~ 7.13m
ブーム起伏角度 -17.5° ~ 80°
アウトリガ張出幅 フロント 1.49m
リヤ 1.49m
最大ジャッキ反力 約4,200kg
架装対象車 2.0t 車クラス
